到現在，相信大家對於濟南草莓视频成人免费看片已經有了很多了解了，隨著雕刻機應用的增多，人們對於雕刻機的關注程度越來越高，下麵草莓视频成人免费看片廠家--草莓视频APP污下载數控為大家帶來草莓视频成人免费看片電氣部分的設計，大家可以好好了解一下。

1、總體概述

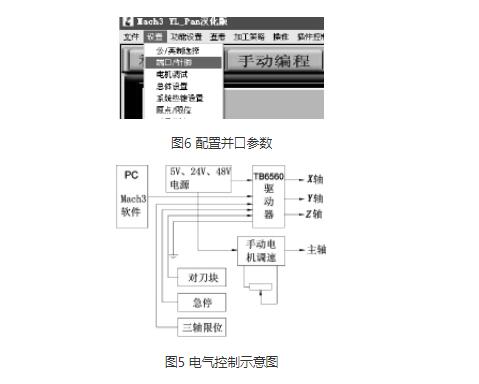

本部分主要包括控製軟件、電源、控製卡、步進電機這4部分。其整個工作過程是，在電腦上通過Mach3軟件設置好相關信息後，用打印並口線把電腦與運動控製卡連接，相應的加工代碼信息脈衝通過步進電機驅動器控製X，Y和Z軸步進電機轉動，實現來回往返移動。電氣控製如圖5所示。軟件設置好相關信息後（G代碼），用打印並口線把電腦與控製卡連接，控製卡接到由電腦傳來的脈衝後，實現對步進電機的控製。控製卡三個軸上都有細分流開關，通過電流的“細分”可以對電機在運行的過產生的振動、噪聲等得到較好的降低。為了滿足需要，還需對濟南草莓视频成人免费看片設置限位開關和急停開關接線。

並口參數主要包括公、英製選擇，端口、針腳設置和定義等，如圖6所示。

2、雕刻機控製軟件

草莓视频破解版在线观看的控製方式共有以下3種：①維宏卡接口。該方式加工效率高，加工軌跡三維圖形仿真，加工過程實時三維顯示，即使突然斷電也能保存工作原點，但價格貴，且靈活性較差。②USBCNC。該方式使用方便，USB傳輸信號的距離比並口遠，使用USB-MACH3的運動控製卡也越來越多，但運行不如LPTl連接方式穩定。③LPT接口。連接後機器各方麵運行穩定，且不易出錯，技術更成熟，但新筆記本電腦沒有該接口，不方便使用。

本設計用的控製軟件是Mach3軟件，是美國ArtSoft公司開發一款借助Windows作為平台的數控軟件。軟件使用電腦的LPT接口外接設備的連接口，可利用Artcam等cam軟件裏生成的代碼（即G代碼）產生輸出脈衝與方向信號，控製步進電機，從而實現控製整個數控機床。Mach3具有運行穩定、操作簡單、技術成熟、能直觀顯示刀路等優點。

3、電源部分

電源部分的作用就是給濟南草莓视频成人免费看片整個控製係統提供工作電壓。本設計控製係統需要的電壓有48V、24V和5V，48V是主軸電機的工作電壓，24V是步進電機的工作電壓，5V是控製卡正常工作時的邏輯電壓，即高電平。

4、步進電機驅動板部分

驅動板是雕刻機的核心部件，主要是將計算機發來的脈衝信號按順序分配，驅動步進電機轉動。本設計選用的驅動器控製板是TB6560，其是三軸驅動，有細分流開關、5V電壓的隔離裝置、急停開關和三軸的限位開關等接口。VCC接電源的正極，GND接電源的負極，輸入信號是5V使能信號。

5、步進電機部分

步進電機有很多種，根據設計目標選用的是兩相六線的57步進電機。這種步進電機帶有出軸，可以省去手動撥輪，使用起來更加方便。

上述內容便是草莓视频成人免费看片廠家為大家介紹的濟南草莓视频成人免费看片電氣部分的設計，一共有五個部分，大家可以深入了解一下，相信大家對於雕刻機的電氣方麵會有更加清晰的認識。
