濟南草莓视频成人免费看片已經越來越多的應用在了板式家具的加工過程中，發揮了很大的作用，其床身結構的穩定性是人們喜歡它的一個很重要的原因。下麵草莓视频成人免费看片廠家--草莓视频APP污下载數控就草莓视频成人免费看片床身框架結構的有限元模態分析為大家簡單介紹一下。

1.床身框架結構的有限元模型

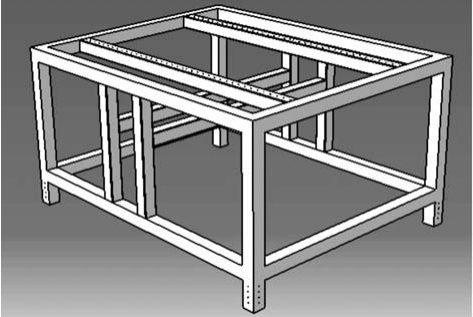

幾何模型是進行有限元分析的基礎和前提，本文采用Catia軟件建立濟南草莓视频成人免费看片機床床身的三維實體模型，然後將其轉換成IGS格式，再導入ANSYS Workbench進行模態分析。在建模過程中，對結構進行了適當的簡化和修改，忽略模型中對分析結果影響較小的特征，如部分倒角、小孔等。

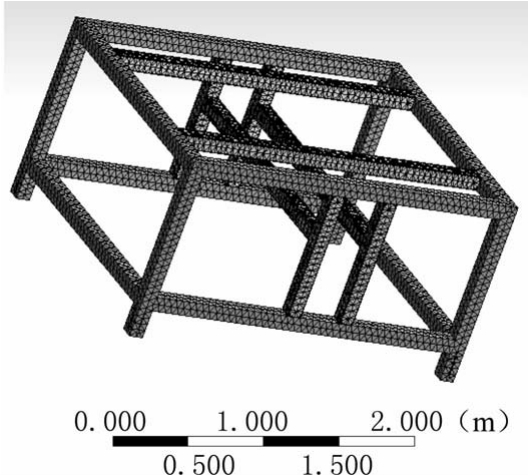

ANSYS作為最受歡迎的一款仿真軟件，其最重要的前期處理工作是網格劃分，網格劃分的好壞直接影響求解的準確性和求解速度。結構網格大多數都自動劃分為四麵體網格，但六麵體網格是最優選擇。在選擇網格類型和疏密程度時，一定要考慮分析的目的和精度。很少情況下可以選擇自動劃分，一般都是采用自動、手動相結合的網格劃分模式。

2.床身框架結構的模態分析

模態分析即自由振動分析，是係統辨別方法在工程振動領域中的應用。模態分析關心的是結構的固有特性，每一個模態都具有特定的固有頻率、阻尼比和模態振型，這與結構的外載荷和運動狀態無關，所以模態分析中不存在結構和熱載荷。模態分析的最終目的是判斷出係統的模態參數，得到各階頻率及振型，為機床床身結構的振動特性分析、結構薄弱環節和可能破壞區域、結構動力特性的優化設計提供依據。

模態分析中坐標的變換矩陣為模態矩陣，其每一列都代表模態振型，因此存在對應於其固有頻率的無限多個振型。濟南草莓视频成人免费看片機床床身的振動係統是一個具有無限多個自由度的振動係統。高階振型阻尼值一般也較高，在振動中起的作用也較小。相對來講，低階模態對振動係統影響較大。因此，對機床床身的有限元模型的求解，不需求出振動係統的全部固有頻率和振型。通過ANSYS分析，得到床身結構的前4階振型圖。

綜合床身的模態頻率及振型進行對比分析知:其一階模態振型是沿床身X軸方向的來回振動，床身由下到上振動的幅度不斷增強，最大振幅發生在床身的頂部；二階模態振型為機床沿Y軸方向的來回振動；三階模態為床身整體繞Z軸的扭轉振動，幅度最大值發生在床身頂部的4個角上；四階模態為床身沿Z軸方向的膨脹擠壓振動，對床身結構有很大的破壞性。床身兩側的扭轉振動及沿Z軸方向的彎曲振動比較大，是床身結構中相對比較容易出現問題的環節。可通過適當增加結合部固定螺栓的預緊力，加大床身與立柱結合麵的厚度及提高結合麵加工質量等方法來提高該結合麵的剛度。而且由於立柱本身的扭轉振動也出現在低階模態之中，對草莓视频破解版在线观看機床性能的影響較大，可以考慮采用適當調整筋板位置及大小、兩側加翼等方法來提高其剛度。針對床身沿Z軸的大幅度振動，可考慮設置筋板增強該方向上的剛度。

以上內容便是草莓视频APP污下载數控為大家帶來的濟南草莓视频成人免费看片床身框架結構的有限元模態分析，可以看出，其床身結構是非常穩定的，而且機床性能也比較完善。
