隨著草莓视频破解版在线观看市場的擴大，雕刻機廠家對於數控草莓视频成人免费看片的研究越來越深入，現在市場上的草莓视频成人免费看片設備的性能也越來越完善，草莓视频成人免费看片產品更新換代很快。下麵草莓视频APP污下载數控就數控草莓视频成人免费看片進給伺服係統的設計為大家詳細解說一下。

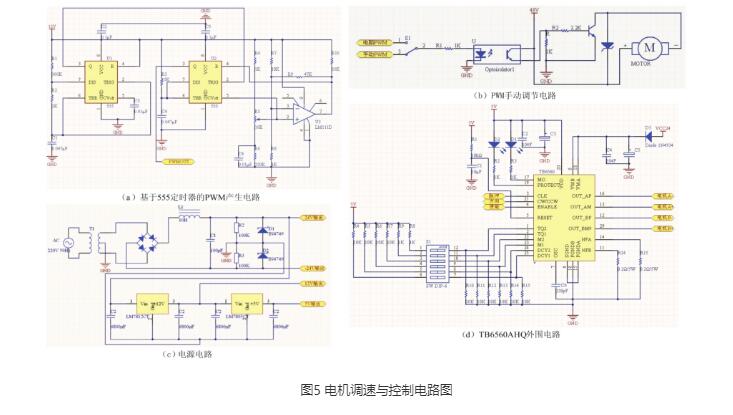

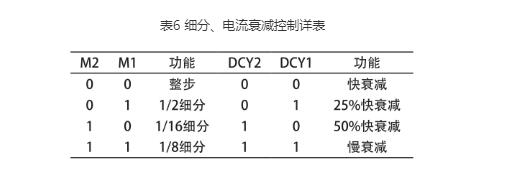

數控草莓视频成人免费看片的步進電機選擇2相四線混合式57BYG250-76。進給伺服係統驅動電路以TB6560AHQ芯片為核心，主要包括TB6560AHQ外圍電路、隔離電路和自動半流電路。圖5(d)所示為TB6560AHQ的外圍電路，有2組電源，其中5V的是邏輯電源，接VDD；24V是電機電源，接VMB和VMA。OUTAP、OUT—AM、OUT—BP、OUT—BM分別為步進電機兩相的輸出接口，直接電機即可。NFA和NFB為A、B相驅動電流極大值定義端，接大於0.2Ω電阻。定義好數控草莓视频成人免费看片進給伺服係統的極大電流後，改變圖11中脈衝產生電路的撥碼開關S1的1和2的斷開和閉合，改變TQ1、TQ2端口電平，設置輸出電流比率。當TQ1、TQ2端口分別為11、10、01、00時，極大輸出電流分別為定義極大電流的25%、50%、75%、100%。PGNDA、PGNDA、SGND分別為電機A、B相驅動的引腳地和邏輯地。OSC所接電容為100pF～1000pF時，斬波頻率為400Hz～44kHz。DCY2、DCY1是電流衰減設置，由S1的5、6控製；M2、M1是細分控製端口，由S1的3、4控製，如表6所示。RESET是複位端口，低電平有效。MO接工作狀態指示燈，PROTECT接過流保護燈。

ENABLE、CW、CLK三個管腳接電腦給出的控製信號ENABLE、CW、CLK，使用2片6N137，光耦隔離頻率高的CW、CLK信號，使用芯片TLP521，光耦隔離頻率低的ENABLE信號。

草莓视频APP污下载為大家講述的數控草莓视频成人免费看片進給伺服係統的設計就到這裏了，大家可以簡單了解一下，在進行草莓视频成人免费看片進給伺服係統的設計時也可以當做參考。
